磁翻板液位計設有一容納浮球的腔體稱其為主體管或導向管，磁翻板液位計通過法蘭或其他接口與容器組成一個連通器，這樣導向管內的液面與容器內的液面處于相同高度。故導向管內的浮球會隨著容器內液面的升降而升降。為了能很方便地看到液位，在導向管的外面裝了一個翻柱顯示器。因為在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過導向管傳遞給翻柱顯示器，推動磁翻柱轉180°;由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以轉180°后朝向翻柱顯示器外的會改變顏色，兩色交界處即是液面的高度［1］。如需遠傳信號，增加與磁翻柱同樣長度的干簧管和變送器配套使用即可。

磁翻板液位計導向管的設計：

　　側裝式磁翻板液位計要能穩定長周期運行，其導向管的設計是至關重要的。其關鍵因素有:①管徑不宜太小，與浮子間間隙在1cm左右;②盡量不要有內襯;③材質成分*好選用不低于316L的不銹鋼管;④罐體引流管直徑盡量小于浮子直徑;⑤導向管上下端部均采用法蘭式密封，以便維護。

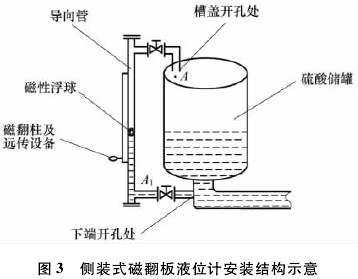

側裝式磁翻板液位計的安裝結構如圖3所示。
